液冷散熱器中的液冷板工藝介紹

來源：液冷板廠家發布日期：2017-08-11

　　散熱器采用液冷散熱方式的越來越多了，連一般的家用電腦也出現采用液冷散熱器的機型了，根據液冷散熱器專家的介紹，液冷散熱器得以普及，得益于液冷散熱器生產工藝的改進以及成本的下降，另外液冷散熱器的散熱效果要比自然冷卻和風冷的要好，這也是促進散熱方式轉變的一個重要推手。

　　液冷散熱器中的液冷板生產工藝對于一般的風冷散熱器來說復雜，液冷散熱對于工藝上的可靠性要求較高，因而有較強的技術沉淀的廠家才能提供可靠的技術支持。下面就介紹一般的液冷散熱器的液冷板的生產技術工藝：

　　（1）埋管工藝。埋管工藝是用得最多的液冷散熱器液冷板的制作工藝，一般來說是鋁基板埋銅管，即將鋁基板用CNC加工銑槽，再采用沖壓機將已彎好形狀的銅管壓到鋁基板上，再進行釬焊焊接，然后進行后加工成水冷板。埋管式的液冷板一般有三種形式：一是淺埋管液冷板；二是深埋管液冷板；三是雙面夾管工藝液冷板。三種形式的工藝都差別不大，加工的難度也是一樣的。

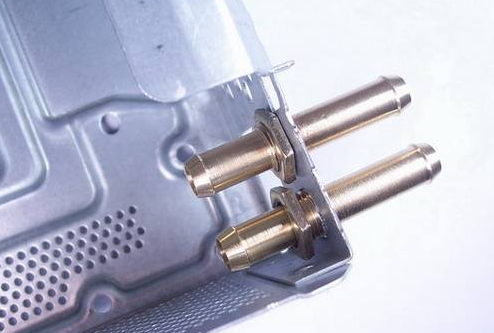

液冷散熱器

　　（2）型材液冷散熱器。是在型材的基礎上加工而成的液冷散熱器，此類散熱器形狀較多，有較多的種類，有板式，有通道式，有組合式的，大致的制作原理是在型材的基礎上進行加工及焊接，將型材與接頭管路組合成整體的液冷散熱器。此類散熱器比如蛇型管液冷散熱器，文軒熱能工藝十分成熟，多用于動力電池包的水冷散熱系統中。

　　（3）微通道液冷散熱器。微通道散熱器制作要比其他散熱器復雜，微通道散熱器一般用于散熱功率較大而且散熱較為集中的機器上，微通道的方式因為水道較寬而且較為均勻，能快速的帶走集中的熱量。但是微通道的液冷散熱器制作工藝也較為復雜，一般是采用機加工微通道，再用摩擦焊的工藝進行焊接，制作成本也較高。

　　還有其他更多的液冷散熱器制作工藝，如需要了解更多，請聯系文軒熱能。
